XYQY-5-19型新型自控面板使用說明

發布時間:2020-08-05

XYQY-5-19型新型自控面板使用說明

該面板是我公司研發的新一代絞車智能面板,具有前幾代面板的各項優點,有新增添了自動控制,到井口自動停車報警,目的層分段設置和遠程傳輸,云端存儲,雙路輸入及黑匣子記錄功能。

(遠程傳輸和黑匣子功能需選配)

一、線路連接及接線定義:

(1)面板使用DB37接口,接線定義如下:

信號

說明

信號

說明

1

GND

系統供電GND

20

繼電器

NC

2

DC24VI/12VI

系統電源

21

RXD232

串口接收

3

TXD232

串口發送

22

GND

串口GND

4

AGND

信號GND

23

AGND

信號GND

5

5VO

編碼器5V電源

24

5VO

編碼器5V電源

6

AI1+

編碼器1 A+

25

BI1+

編碼器1 B+

7

AI2+

編碼器2 A+

26

BI2+

編碼器2 B+

8

AGND

編碼器 GND

27

AGND

編碼器GND

9

12VO

張力計12V電源

28

12VO

張力計電源

10

ZLI1

張力計1信號

29

ZLI2

張力計2信號

11

AGND

張力計 GND

30

AGND

張力計GND

12

AO

編碼器輸出 A

31

BO

編碼器輸出 B

13

ZLO

張力信號輸出

32

14

AGND

信號輸出 GND

33

15

HCAI

滾筒手柄輸入 A

34

HCAO

滾筒手柄輸出 A

16

HCBI

滾筒手柄輸入 B

35

HCBO

滾筒手柄輸出 B

17

BREAKI

滾筒剎車信號輸入

36

BREAKO

滾筒剎車信號輸出

18

COM

繼電器COM

37

NC

繼電器NC

19

NO

繼電器NO

(2)遠程傳輸互聯網接口采用RJ-45標準接頭和接口。

二、主界面及主界面下設置

西儀秦油

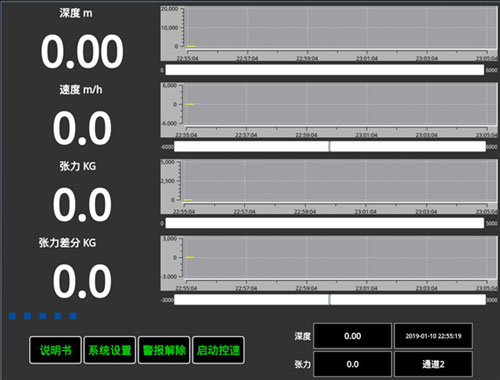

在主界面左邊由上至下依次為深度、速度、張力、張力增量視窗,

各個視窗右面對應的是各視窗顯示數據的曲線和進度條。深度進度條和曲線*大值默認為6000米,如需修改,可在系統設置中的5個目的層設置框中輸入,輸入格式比如要設置2000到2030這個層,則輸入2000/2030。系統會依據5個框中輸入的一個主大值為深度的曲線和進度條*大值。速度、張力、張力差分進度條和曲線*大值為此三項再設置界面下設置的極限值。下面由左向右5個藍色方框為5個目的層的速度報警指示燈,報警時變紅。下面是云端連接標志、說明書、系統設置、報警解除、啟動控速、和另一通道的深度、張力視窗及系統時間。

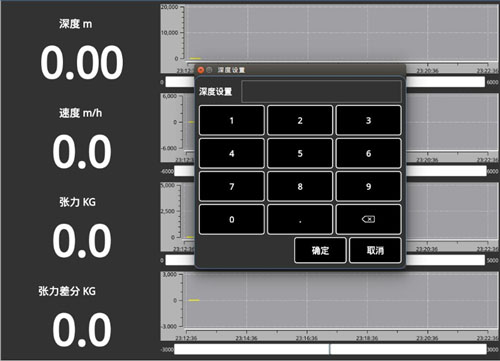

(1)深度預置及清零:(下圖)在主界面深度視窗長按1秒以上系統會彈出深度設置對話框,用戶可根據需要預置深度及清零。

西儀秦油

(2)張力清零:在張力視窗長按1秒以上張力即可清零。

(3)通道切換:(如下圖)在主界面右下角點按通道顯示框來切換通道1、2在主界面的顯示。

注:黑匣子記錄、深度、張力輸出及遠程傳輸只記錄和傳輸在主界面顯示通道的數據。

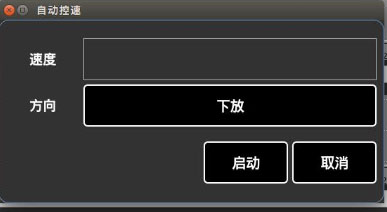

(4)自動控速:(如下圖)在主界面下按“啟動控速”

咸陽西儀秦油石油設備有限公司按鍵,系統會彈出自動控速對話框用戶可根據需要設置自控的速度,在方向欄后點按選擇需要自控的方向。然后點“啟動”來啟動自控。啟動自控后如需調整速度,可在主界面下點按調整按鍵+或-進行調整。啟動自動控制后如需要人工介入,只需要人工根據當前情況調節一下控制手柄,系統便可自動退出自控模式。


馬丁代克

注意:自動控制功能建議用戶根據井況使用,井況不明或復雜井況建議謹慎使用!

(5)警報解除:用來解除系統當前的報警。

(6)右下角顯示當前時間,如連接互聯網可自動對時。

(7) 咸陽西儀秦油石油設備有限公司 下角這個標志表示系統已連接互聯網。

三、系統設置:

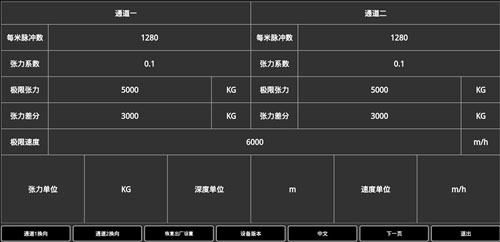

(1)參數設置:(下圖)在主界面下點按“系統設置”按鍵計入系統設置界面。可分別在通道一和通道二下方由上至下分別輸入脈沖數、張力系數、極限張力、和張力差分。極限速度參數可一次設置,沒有分開。

咸陽西儀秦油石油設備有限公司

(此處的值在出廠時,已根據所配馬丁代克的參數設置完畢。如發現參數異常可按恢復出廠設置進行恢復)

(2)單位轉換:(如下圖)分別在“張力單位”、“深度單位”和“速度單位”的右面的當前顯示單位上點按來選定需要使用的單位。張力單位可在kg、kn、lb間實時換算并轉換。深度單位可在m和foot間實時換算并轉換,速度單位可在h和min之間實時換算并轉換。

咸陽西儀秦油石油設備有限公司


(3)電子深度換向:(如下圖)再設置界面左下角設有“通道1”和“通道2”換向鍵每點一次對應的編碼器顯示方向轉換??筛鶕?jù)需要進行調節。

咸陽西儀秦油石油設備有限公司

(4)中英文轉換:在“中文”和“English”鍵上點按來切換需要顯示的系統語言。

(5)深度報警點設置:(如下圖)在系統設置界面點“下一頁”,在深度報警點設置欄下的5個添加框里輸入需要的報警點。

咸陽西儀秦油石油設備有限公司

注:此處的報警點只是在上提時報警。

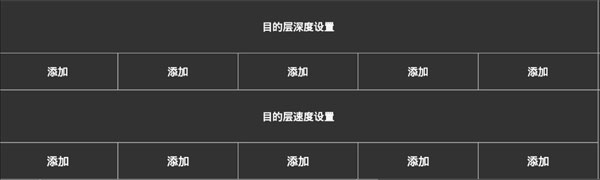

(6)目的層設置和目的層速度設置:(如圖)

咸陽西儀秦油石油設備有限公司

這里“目的層深度設置”和“目的層速度設置”兩項設置下從左至右5個輸入框上下互相關聯,“目的層速度設置”和主界面左下角這5個指示燈

咸陽西儀秦油石油設備有限公司關聯。即:左起第1個目的層對應左起第1個目的層速度。假如左起第1個目的層超速,主界面左下角的五個藍色方框指示燈

咸陽西儀秦油石油設備有限公司第1個會變紅同時報警。目的層設置格式在主界面深度進度條曲線*大值設置里可見。

(7)時間設置:(如下圖)在時間設置右邊顯示的當前時間上點擊,輸入要修改的時間。格式為年—月—日空格時:分:秒。如:2019年1月11日16時11分27秒則輸入2019-01-11 16:11:27。

西儀秦油

(8)井號、車號輸入:(如下圖)

馬丁代克

在井號、車號下方輸入框輸入需要的井號和車號。

注:以上所有系統設置及參數設置完成后,均按右下角“退出”鍵確定。

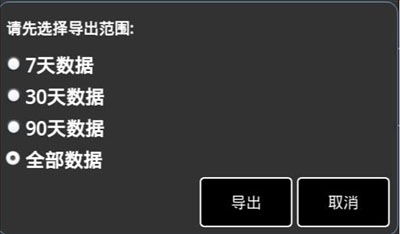

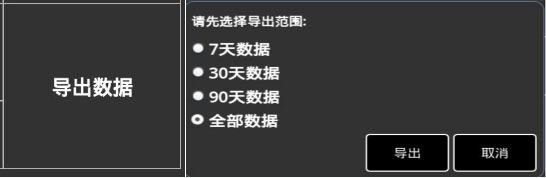

(9)導出數據:(選配)帶有數據記錄功能的面板。插上U盤后,再設置界面點“下一頁”按鍵,然后點“導出數據”系統會彈出對話框,可根據導出選項導出所需時間內的數據。(如下圖)

西儀秦油馬丁代克

(10)亮度調節:為避免夜間施工面板屏幕太亮對眼睛的不適,用戶可根據需要左右調節亮度條來調節屏幕的亮度。

西儀秦油

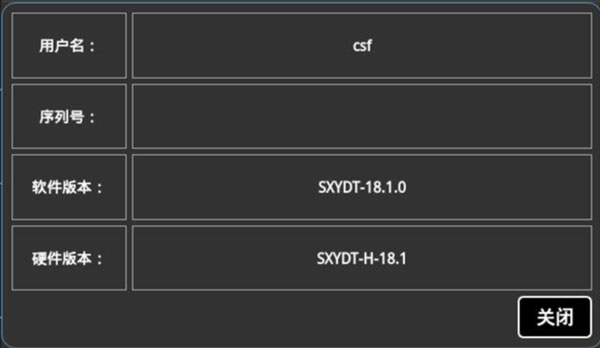

(11)序列號、用戶名、軟硬件版本查看:再設置界面按“設備版本”查看。(下圖)

馬丁代克

說明完畢,感謝閱讀。
