ZNJL2005-II智能抽汲儀

發布時間:2020-08-06

西儀秦油


ZNJL2005- I I 型智能抽汲計量裝置系統技術參數
主要技術參數
技   術   參   數
走纜方式
曲線
適用鋼絲繩
φ13——φ25
計量輪周長
1000 mm
光電編碼器
量程:0——9999.9    精度:優于0.1%
脈沖數: 960/m
尺寸(長×寬×高)
460 × 350 × 800 mm
自重
50 kg
工作溫度
-45——+70℃
用途簡介
抽汲、撈油
備 注 對抽汲、時間、深度、速度、井號及抽汲次數均有顯示及記錄功能?

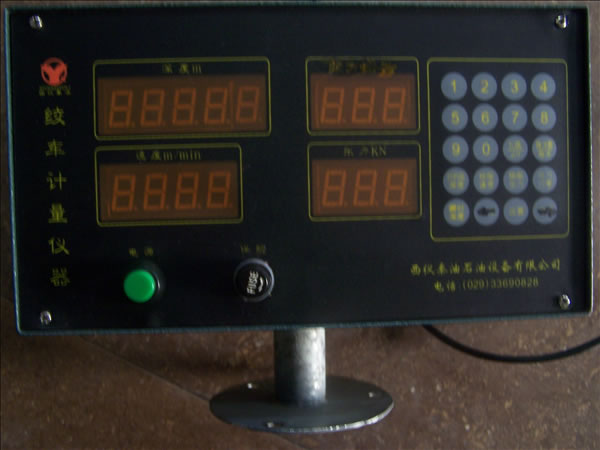

1.智能面板操作

咸陽西儀秦油石油設備有限公司
1.1 將智能面板和深度計量?jī)x,按2所示的接線連接無誤后,即可通電工作。
按電源鍵,指示燈即亮,隨即深度數碼顯示****,*(這是前次瞬時深度值的記憶),按操作說明將其歸零,速度、抽汲次數均顯示零。
1.2脈沖數設置:
例:設置脈沖數/每米=960       數值為0960.0
按脈沖/每米鍵→按設置鍵→按0→按9→按6→按0→按0。*后按脈沖數/每米鍵,深度窗顯示數為要設置數。
1.3目的層深度設置:
例:設置目的層深度=6000m    數值為6000.0
按目的層深度鍵→按設置鍵→按6→按0→按0→按0→按0。*后按目的層深度鍵,深度窗顯示數為要設置數
警告:目的層深度不能設置為0000.0或9999.9,否則,將引起系統深度出錯。
1.4 極限速度設置:
例:設置極限速度=9000m/h  數值為9000 按極限速度鍵→按設置鍵→再按9→按0→按0→按0。 *后按極限速度鍵,速度窗顯示數為要設置數。
1.5瞬時深度歸零及設置:
例:深度歸零:按瞬時深度鍵→按設置鍵→按0→按0→按0→按0→按0。
1.6  抽汲次數歸零:
當您設置新的井號時,前一井號中的抽汲次數隨之歸零。
1.7用面板按鍵檢查,修改脈沖數,極限速度,目的層深度、瞬時深度、張力K值和抽次清零,設置正確無誤后即可投入使用。
1.8 調試:
轉動計量輪,面板應有深度顯示。如果逆時針轉動十圈,面板應顯示為:10M,再順時針?lè)较蜣D(zhuǎn)動10圈,深度顯示均應為0。

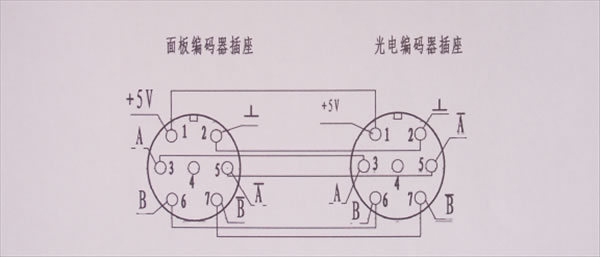

2 .智能絞車面板與其安裝設備電纜接線圖及線色定義:

咸陽西儀秦油石油設備有限公司



編碼器線定義:一腳 5V
二腳
三腳 編碼器信號A
五腳 編碼器信號A非
六腳 編碼器信號B
七腳 編碼器信號B非
3.脈沖數的定義及修正方法:
脈沖數指的是計量輪每轉一米,(而不是一周),光電編碼器輸出的脈沖數。如果計量輪經長期使用后周長變小,本來實際為3000M井深,計量輪測出為3010M,這必須對“ 脈沖數”進行修正。
則:新脈沖數=3010×1280/3000
             1284.27脈沖/米
選新脈沖數 1284.27脈沖/米
4.記錄儀使用注意事項:
4.1井號設置
按井號鍵設置鍵→□□□□ 四位數井號。
操作面板井號設置,*多可設置四個井號,只保留*近四個井號記錄。
4.2采集數據時,插上U盤(必須格式化后的U盤),將開關撥向采集數據一邊,即聽到四聲報警音后采集數據開始,聽到八聲報警音后,采集數據完成,先將開關關掉,再取出U盤。
注意:在采集過程中聽到長報警音時,提示U盤故障,不能完成數據采集。
4.3下放時,儀器面板應顯示正數,若相反,請將編碼器輸入插頭插入另一個插座,即為正數。
4.4用U盤采集數據時,U盤內原有的資料會自動刪除,切記,一定要用空U盤采集數據。
4.5作業中開關必須撥向工作狀態一邊,即可正常作業。若撥向采集數據一端面板將停止正常工作。
4.6時間設置 按時間鍵設置 深度*位閃爍)依次輸入年、月、日、時、分、秒。(各兩位數) 舉例:12 01 01 01 時 01 01
5.USB型記錄儀的使用
在每個記錄儀使用前都應將U盤格式化為FAT32格式 (具體方法:右鍵點擊我的電腦-管理-磁盤管理-格式化U盤,其中卷標(V):空;文件系統:FAT32;分配單位大?。?024) 。
USB型記錄儀用于標準串口輸出的絞車面板
使用注意事項及維護保養
一、 安裝位置:要求滑輪體高于油坑,千萬不能將滑輪體侵入油水溝里;
二、 7個工作日注一次黃油,用手動油槍,注入7-8次即可,千萬不能多注黃油,以免影響光電編碼器正常工作;
三、 每口井用完時,只能用棉紗擦干凈,不能用水沖洗,以免光電編碼器進水;
四、 使用不正常時,首先檢查滑輪處,連接線及插座、插頭線是否松動或斷掉。
五、 側板上三個M16定位螺釘,在作業前必需 緊固 。
六、 抽次記錄設計是下放大于200米記錄半次,提升到井口小于20米記一次 。
咸陽西儀秦油石油設備有限公司
常 見 故 障 及 排 除
出現故障
排  除  方 法
備 注
儀器面板不亮 1.電源正負極接反,儀器面板紅線+、黑線-。
?
? 2、保險絲斷,面板前有一個旋鈕擰開后更換保險。
? 3、供電電壓為直流12V。
儀器面板報警 1、設置脈沖數、目的層深度、極限速度、極限張
?
?
力,其中某一個設為零,便報警。
2、工作狀態中開關不可撥向撥向采集數據一端,應撥向工作端。
深度不準
1、每口井抽汲前先定位清零。
?
2、脈沖數設置應為09600即準確。
3、檢查編碼器連接軸是否松動。(如后圖所示)
? 1、檢查脈沖數是否設置; 建議每個隊備
面板深度速度
2、檢查連接線是否通斷; 一個電烙鐵,及
不走
3、檢查抽汲輪上編碼器插座線頭是否松動; 萬用表。
? 4、光電編碼器連接軸是否松動。 ?
插編碼器插頭方法
對準缺口只用擰頂端絲扣半圈即可(快速插頭) ?
? 1、打黃油過量,大量黃油進入編碼器后會使 建議:每三天加一次
光電編碼器易壞
編碼器損壞; 黃油,手動黃油槍打
原因
2、不能讓油泥及水進入編碼器; 3-4搶即可。
?
3、不用時,編碼器插座上應上好插頭保護罩。 ?
? 1、光電編碼器;
易損件
2、光電編碼器插座張力計航插;
? 3、計量輪。
